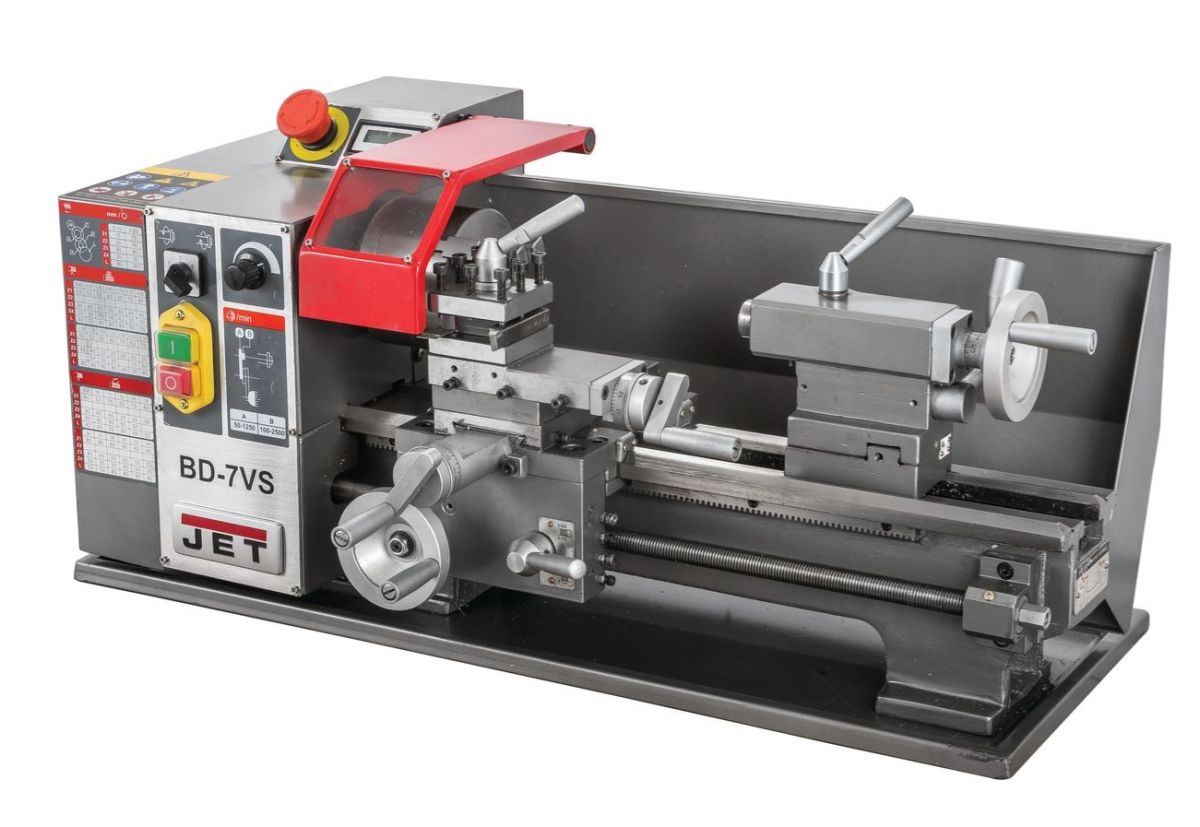

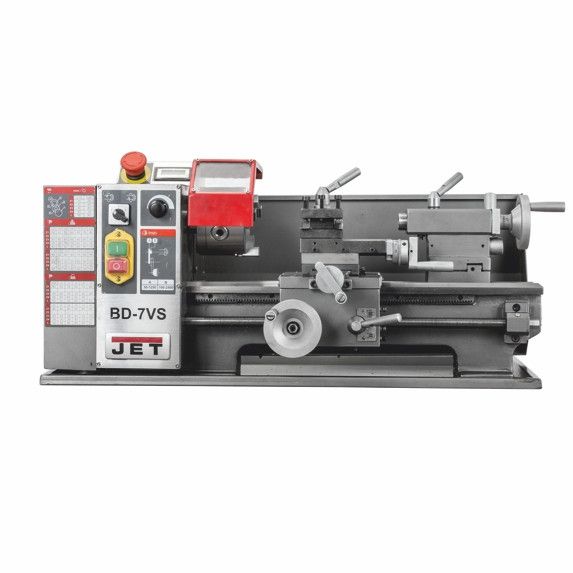

Токарний верстат по металу JET BD-7VS
230 В, 0,6 кВт. Зона обробки Ø 180/110 мм — станина/супорт.
ХАРАКТЕРИСТИКИ
- Напруга, В — 230
- Діаметр обточування над станиною, мм — 180
- Діаметр обточування над поперечним супортом, мм — 110
- Відстань між центрами, мм — 300
- Частота обертання шпинделя, об/хв — 50–2500
- Кількість швидкостей шпинделя — безступінчасто
- Конус шпинделя — МК-3
- Діаметр прохідного отвору шпинделя, мм — 21
- Діапазон поздовжньої подачі, мм/об — 0,1; 0,2
- Кількість поздовжніх подач — 2
- Діапазон метричного різьблення, мм — 0,25–3,0
- Кількість метричних різьблень — 14
- Дюймове різьблення, TPI — 8–44
- Кількість дюймових різьблень — 12
- Крок ходового гвинта, мм — Tr 16×2
- Максимальний розмір різця, мм — 10×10
- Хід поперечного супорта, мм — 85
- Хід верхнього супорта, мм — 75
- Піноль задньої бабки — МК-2
- Хід пінолі задньої бабки, мм — 50
- Діаметр пінолі задньої бабки, мм — 25
- Відстань між напрямними, мм — 100
- Потужність двигуна, кВт — 0,6
- Споживана потужність, кВт (S6 40%) — 1
- Довжина, мм — 740
- Ширина, мм — 390
- Висота, мм — 310
- Маса, кг — 55
- Довжина в упаковці, см — 76
- Ширина в упаковці, см — 50
- Висота в упаковці, см — 48
- Маса в упаковці, кг — 68
ОСОБЛИВОСТІ
- Праве та ліве обертання шпинделя
- Плавне регулювання обертів у 2-х діапазонах
- Можливість нарізання дюймового та метричного різьблення
- Чавунна станина, загартована та відшліфована
- Швидка фіксація задньої бабки
- Юстування задньої бабки для точення конуса
- Автоматична подача при точенні
- Металеві шестерні гітари зубчастих коліс
- Цифрова індикація частоти обертання шпинделя
ОПИС
Аналог СН-1 «Умілець».
Настільний токарний верстат із можливістю нарізати праве різьблення — як метричне, так і дюймове.
Верстат у постачанні надійно прикручений до дерев'яної основи та оббитий фанерою з усіх боків, що гарантує відсутність пошкоджень верстата при доставці по всій Україні.
Вам залишається дістати верстат із коробки, зняти консерваційне мастило, перевірити всі вузли та агрегати. Під час транспортування можуть послабитися кріплення патрона або, наприклад, різцетримки. Після цього необхідно перевірити комплектацію, змастити верстат — і можна приступати до роботи.
Верстат поставляється з трикулачковим патроном, окремо є комплект зворотних кулачків.

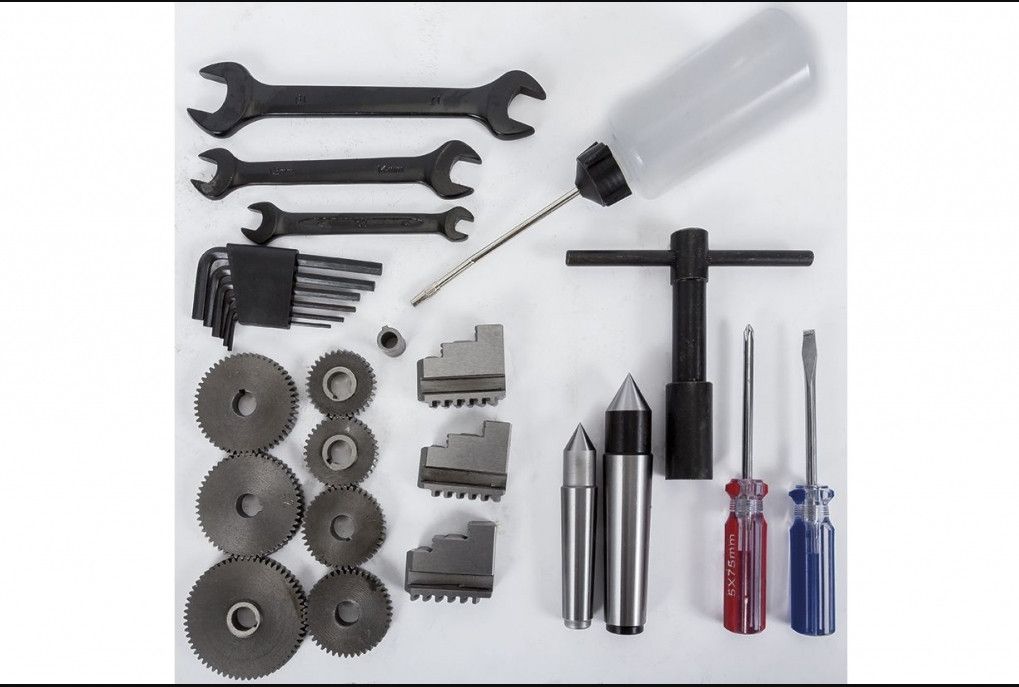

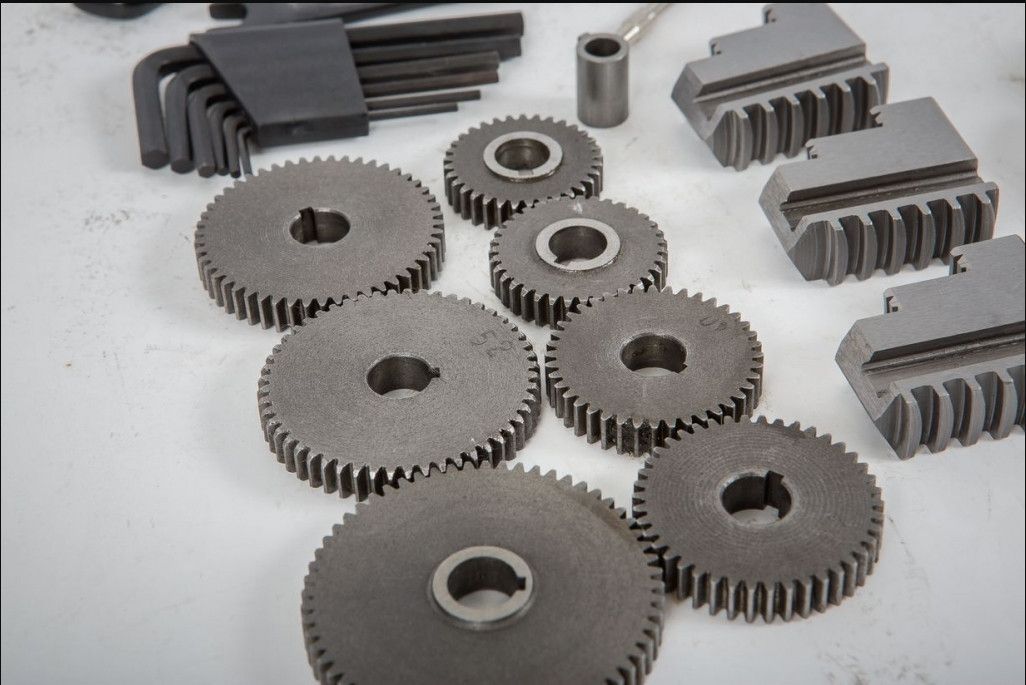

У спеціальному інструментальному ящику лежить комплект змінних шестерень. Вони виконані повністю з металу. Також є весь необхідний набір інструменту для обслуговування верстата.
У ящику є маслянка зі зручним носиком для змащування всіх вузлів верстата, два наполегливі центри, що не обертаються: один має конус МК-2 та встановлюється в задню бабку, другий має конус МК-3 і може встановлюватися в конус шпинделя.
Потужність двигуна верстата становить 600 Вт, сам двигун колекторний.
Швидкість обертання шпинделя регулюється плавно у двох діапазонах — від 50 до 2500 обертів за хвилину.
