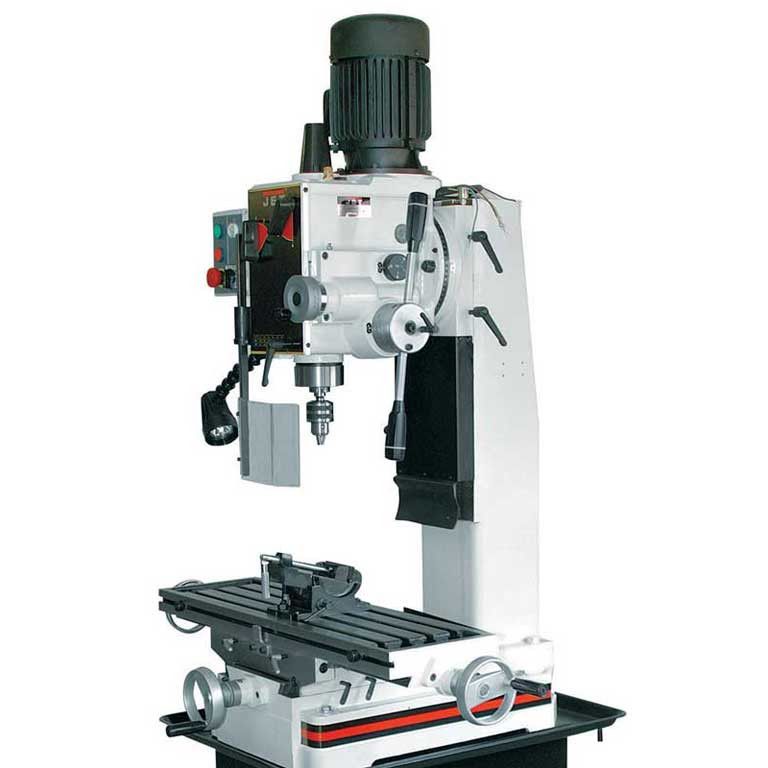

Фрезерно-свердлильний станок JETJMD-45LPF
Робочі параметри
Особливості:
Опис

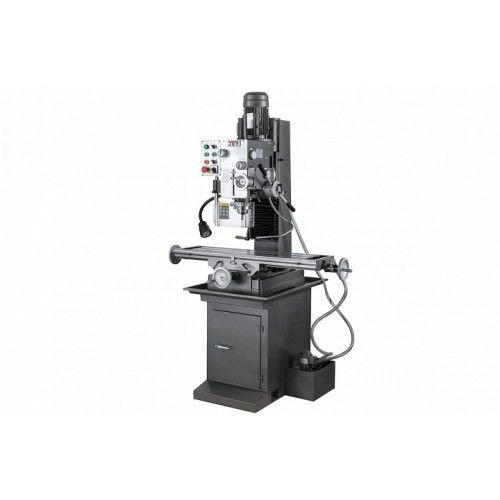

Редукторний фрезерно-свердлильний верстат JMD-45LPF призначений для промислової експлуатації на ремонтно-механічних, заготівельних та інструментальних ділянках, а також у виробничих цехах з дрібносерійним та серійним випуском продукції.
У разі оснащений спеціальними пристроями верстат може бути застосований у великосерійному та масовому виробництві. Повз виробничі завдання, надійна та безпечна конструкція верстата зі зручним та ергономічним розташуванням органів управління та систем пасивної безпеки, дозволяє використовувати його в навчальному процесі в освітніх закладах.
JMD-45LPF призначений для виконання наступних операцій: фрезерування, свердління, розсвердлювання, зенкування, зенкерування, розгортання та нарізування різьблення.
Він оснащений шпинделем з конусом ISO30 і має можливість свердління отворів до діаметру 32мм сталі і до 45мм чавуну.
Наявність реверсивного обертання електродвигуна забезпечує обертання шпинделя в обидві сторони і дозволяє здійснювати технологічні операції з нарізування різьби.
Важка основа та потужна вертикальна стійка, відлиті із сірого чавуну, тим самим забезпечуючи обладнанню необхідну стійкість до вібрації.
Верстат оснащений потужним асинхронним двигуном 1,5 кВт і має коробку перемикання швидкостей обертання шпинделя.

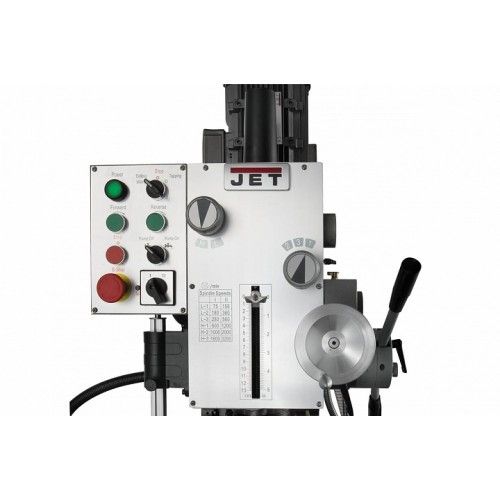

Залежно від матеріалу, що обробляється, і необхідних режимів обробки, можна вибрати будь-яку з 12 швидкостей обертання шпинделя в 2-х діапазонах від 75 до 1600 об/хв і від 150 до 3200 об/хв.

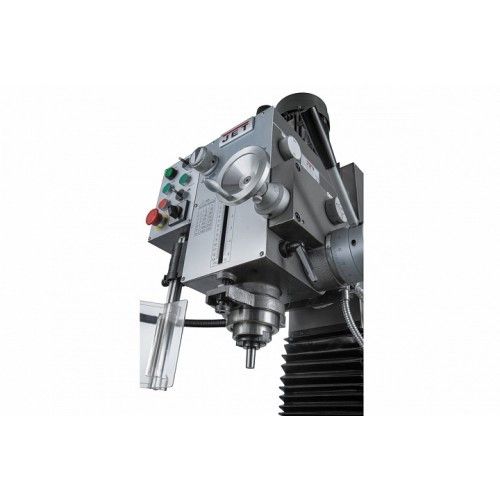

Для розширення діапазону оброблюваних деталей фрезерна голова має можливість нахилу вправо/ліворуч на 90 градусів.

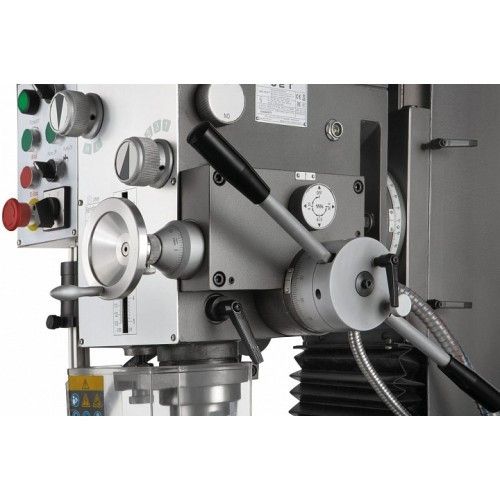

Верстат оснащений автоматичною подачею пінолі шпинделя, має 3 швидкості – 0,12; 0,18; 0,25 мм/об. Наявність мікрометричної подачі дозволяє встановити інструмент на необхідну глибину в ручному режимі.
Максимальний виліт пінолі шпинделя становить 120 мм.

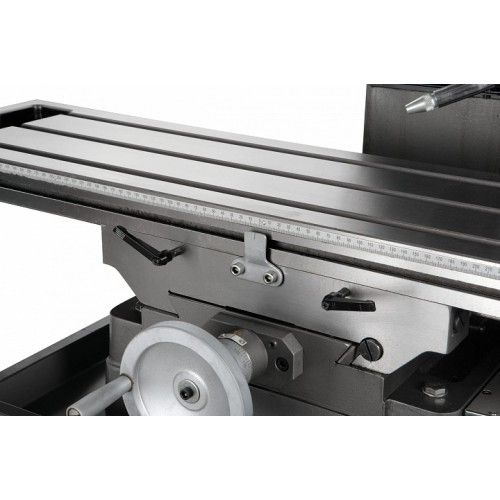

Модель JMD-45LPF оснащена робочим столом розміром 1000 x 240мм, який переміщається напрямним типу ластівчин хвіст і має можливість переміщення по осях X, Y на величину 760мм і 190 мм відповідно.
На столі є три Т-подібні пази шириною 14 мм для закріплення деталей прихватами або встановлення лещат та інших пристроїв.

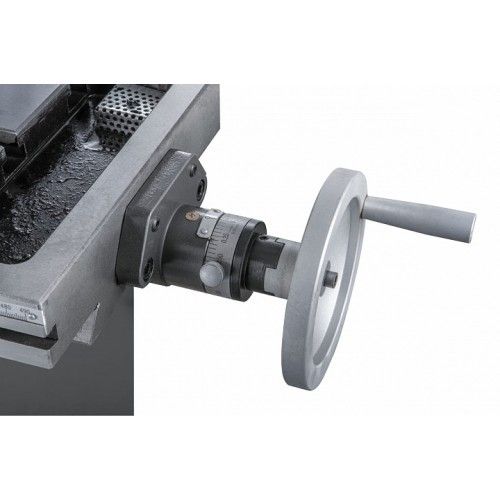

Опціонально верстат може бути дооснащений пристроєм автоматичної подачі, який встановлюється з лівого боку робочого столу і дозволяє здійснювати подачу по поздовжній осі в автоматичному режимі, покращуючи якість поверхні, що отримується і збільшуючи продуктивність виготовлення деталей. Також пристрій має функцію прискореного переміщення робочого столу для скорочення часу підведення інструменту до деталі та його відведення для зручної установки/зняття оброблюваної деталі.
Редукторний фрезерно-свердлильний верстат JET моделі JMD-45LPF відмінно впишеться у Ваше виробництво, забезпечить впевнену роботу і буде приємним доповненням до того, щоб працювати і не боятися поломки верстата.
